設備介紹

DC單缸液壓圓錐破碎機我公司吸收國外先進技術，結合圓錐破碎機領域的新技術進展研發設計的一種高效率破碎機。外形非常的簡潔緊湊， 通過底部單缸的設計結構，完成了排料口直接調節、預防過鐵、 清腔的三個重要功能。因此，單缸液壓圓錐破碎機沒有外置的排料口調節機構， 也沒有外部液壓缸或者彈簧的防過鐵裝置，整體外形結構簡單緊湊。

單缸液壓圓錐破碎機分為標準型和短頭型，分別應用于中碎和細碎作業， 廣泛應用于冶金、建筑、公路、化工、建材工業中，適于破碎高硬度和高磨蝕性的礦石及巖石。 尤其在金屬礦和建筑砂石料的破碎方便應用較為廣泛。

產品參數

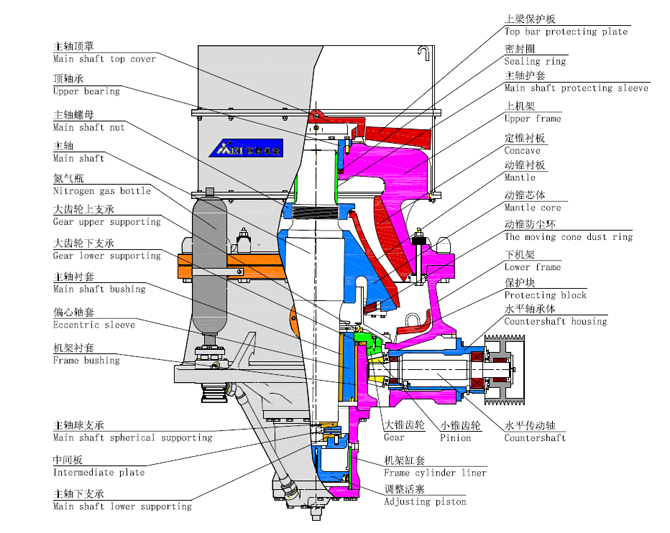

單缸液壓圓錐破碎機工作時：電機帶動破碎機水平軸上的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C運行的時候，偏心套組件“抱著”主軸組件隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐在底部液壓活塞作用下下降，起到排料口調整和過鐵保護、反復起落排除堵礦的作用。

型號	最大電機 （KW）		最大給料 尺寸 (mm)	當破碎機調節到最小排料口的處理能力T/H
				19	25	29	32	35	38	41	44	48	51	54	60	64
DCS160	132-160	EC	360		126	138-173	147-230	156-293	165-310	174-327	183-344	196-306	205-256	214
		C	300		116-145	127-199	135-254	144-270	152-285	161-301	169-264	180
		MC	235	91	106-166	116-218	124-232	131-246	139-261	147-275	154-241	165
DCS250	220-250	EC	450					267	282-353	298-448	313-563	334-601	349-524	365-456
		C	400			225	239-299	254-381	269-484	284-511	298-448	318-398	333
		MC	300		195	214-267	228-342	242-435	256-461	270-486	284-426	303-378	317
DCS315	280-315	EC	560							349	368-460	392-588	410-718	428-856	465-929	489-978
		C	500						318	336-420	353-618	376-753	394-788	411-823	446-892	469-822
型號	最大電機 （KW）		最大給料 尺寸 (mm)	當破碎機調節到最小排料口的處理能力T/H
				6	8	10	13	16	19	22	25	32	38	44	51
DCH160	132-160	EC	185				69-108	75-150	80-161	86-171	91-182	104-208	115-208
		C	145				66-131	71-142	76-152	81-162	86-173	98-197	109-150
		MC	115			57	62-140	67-151	72-162	77-173	82-184	93-145
		M	90			64-84	69-131	75-142	80-152	86-162	91-154	104
		MF	75		61	65-106	70-115	76-124	81-126	87-114	92
		F	50	48-78	51-83	54-88	59-96	63-103	68-105	72-95	77
		EF	35	70-90 with 80%finer than 5.5-5.6mm
DCH250	220-250	EC	215					114-200	122-276	131-294	139-313	159-357	175-395	192-384
		C	175				101	109-218	117-292	125-312	133-332	151-378	167-335	183-229
		MC	140				97-122	105-262	113-282	120-301	128-320	146-328	161-242
		M	110				117-187	126-278	136-298	145-318	154-339	176-281	194
		MF	85			114	124-227	134-245	144-263	153-281	163-299	186-248
		F	70		90-135	96-176	104-191	112-206	120-221	129-236	137-251	156-208
		EF	38	100-125 with 80%finer than 6-7.5mm
DCH315	280-315	EC	275					177	190-338	203-436	216-464	246-547	272-605	298-662	328-511
		CX	245					174-194	187-374	200-488	212-510	242-582	268-654	293-521	323-359
		C	215					171-190	184-367	196-480	209-510	238-582	263-643	288-512	317-353
		MC	175					162-253	174-426	186-455	198-484	226-502	249-499	273-364
		M	135					197-295	211-440	226-470	240-500	274-502	302-403
		MF	115				192	207-369	222-396	237-423	252-450	287-451	318-363
		F	85				195-304	210-328	225-352	241-376	256-400	292-401	323
		EF	65				211-293	227-316	244-298	261-290

特點和優勢

1.高效率：單缸液壓圓錐破碎機主軸上下兩端均有支撐， 能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

2.生產能力大：單缸液壓圓錐破碎機將破碎沖程、 破碎速度以及破碎腔形狀的完美組合設計，使該機在 動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%。

3.出料粒型好：單缸液壓圓錐破碎機采用特有的破碎 腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而 使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

4.多種腔形的中細破碎，僅僅更換定錐既可實現。

5.程序控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。
